產品參數
|
代號 |
AMS-99V |
耐磨性 |
＞4000次 |
|
組分 |
單組份 |
表干時間 |
20~60分鐘(與環境溫度有關) |
|
外觀 |
藍黑色液體 |
實干時間 |
＞7天 |
|
固含量% |
29±1 |
可見光透過率 |
75% |
|
密度 |
0.95g/ml |
紅外線阻隔率 |
＞90%(1400nm) |
|
涂布方式 |
刮涂 |
紫外線阻隔率 |
99% |
|
涂層厚度 |
3~4μm |
遮蔽系數 |
0.49 |
|
涂層表面硬度 |
8H(三菱鉛筆) |

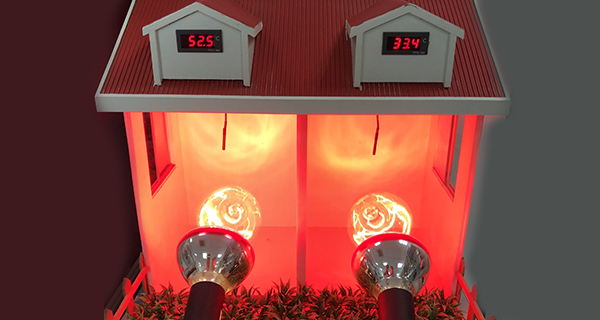

隔熱溫差 |
10~18℃(實驗室) |
|
附著力 |
0級 |
節約能耗 |
28~32% |
產品特點
施工簡便，隨意涂抹即可，具有卓越的流平性；
清晰度高，隔熱性能佳，不影響可視性和采光要求，隔熱節能效果顯著；
耐候性強，QUV5000小時后，隔熱性能無衰減，不變色，使用壽命10~20年；
涂層表面硬度高，耐磨性好，與玻璃附著力達0級。
產品用途
用于建筑玻璃隔熱保溫，如商務樓、酒店、高級餐廳、天頂玻璃、住宅等，提高舒適度和節能效率；
用于其他有屏蔽紅外線、紫外線需求的工業玻璃。
使用方法
施工前，請仔細閱讀以下施工流程、施工方法和注意事項。
（一）施工流程如下：
1、施工前請認真觀看施工視頻；
2、 查看天氣情況，選擇晴朗天氣為佳，環境溫度15℃~35℃，濕度不高于80%為宜，施工現場沒有揚塵等不利于施工的因素。
（二）施工方法
第一步：工具準備
施工工具及施工材料如下：
①純凈水：用于初步清洗玻璃表面，用純凈水的目的是減少在清洗玻璃過程中帶入新的雜質。
②清洗劑：清洗玻璃專用清洗劑，去污能力強，用作第一次玻璃清潔。
③無水乙醇：要求90%以上的工業酒精，目的是對玻璃進行第二次清潔，以去除玻璃表面殘余的清洗劑。
④美工膠條和保護膜：在施工過程中用美工膠條對玻璃框進行保護，以保證膜面和玻璃框接觸部位整齊。保護膜貼在玻璃框下沿，避免涂敷過程中污染墻體和地面。
⑤涂料和稀釋劑：溶劑型涂料分主料和稀釋劑，使用時應根據當天氣溫情況添加相應分量的稀釋劑，以便更好地涂刷。當氣溫高于30℃時需添加主料重量的5%分量的稀釋劑，混合時請務必將稀釋劑加入主料中并混合均勻。
⑥量杯和滴管、料盤：用于稱量稀釋劑，并用滴管少量取料達到準確分量，最后倒入料盤中。
⑦無紡紙和毛巾，海綿擦：海綿擦蘸取適量的清洗劑，以螺旋方式全面擦拭玻璃表面，用毛巾將殘余的清洗劑擦干凈，無紡紙用于玻璃第二次無水乙醇清洗時擦拭玻璃表面殘余的清洗劑，同時每次取料時用無紡紙擦拭料盤和量杯。
⑧刮涂工具、海綿條：把海綿條夾在刮涂工具上，然后蘸取涂料進行涂刷。
注：因運輸不便，無水乙醇和純凈水需要客戶自備。
第二步：清潔玻璃。分別用專用清洗劑和無水乙醇對玻璃進行兩次清潔。
1、首先把清洗劑擠到海綿擦上，同時在海綿擦上噴灑少量純凈水，然后用蘸有清洗劑的海綿擦在玻璃表面由上而下整體的進行“畫圈”至玻璃表面沒有油狀污漬為止，然后用干凈毛巾擦去清洗劑殘余；（注：毛巾擦拭時要重點擦拭邊角，因為貼上美工膠條后邊角不容易清洗。擦除清洗劑可用同一條毛巾，但不能用沾染涂料和灰塵的毛巾）
2、 用無水乙醇對玻璃進行第二次清潔；將無水乙醇適量的噴灑在玻璃表面，然后用無紡紙擦拭整塊玻璃，直至沒有可見灰塵。無水乙醇擦拭干凈后，不能再觸碰玻璃。
(注：邊角處最容易殘留污潰，要重點清洗擦拭）
第三步：邊框防護。
為了避免在涂敷過程中涂料會不小心沾到玻璃框，并且保持被涂敷的玻璃邊角整齊所以要用美工膠條按規定、要求對玻璃四周進行遮蔽，確保遮蔽完好方可進入下一個程序。一定要保證涂料和美工膠條結合部整齊規整，粘貼時一定要有一邊粘在玻璃上，尤其拐角處要小塊粘，要保證一條線整齊美觀。
第四步：正式涂敷（確保玻璃清潔后開始涂敷）。
1、涂料稱量和配制：
（1）、清洗料盤、量杯。用無水乙醇和無紡紙把料盤和置杯清洗干凈。
（2）、按20g/m2的標準往量杯里面倒入相應刻度的涂料。當氣溫高于30℃時需添加主料重量的5%分量的稀釋劑，混合時一定要將稀釋劑加入主料中。混合方法：把稀釋劑按比例加入量杯中，然后倒入裝有涂料的量杯中搖晃均勻即可。
涂料用量計算公式：玻璃高度m×寬度m×20g/m2
（注：料盤和量杯在每一次使用前后都要用無水乙醇和無紡紙擦洗干凈）
2、正式涂敷。根據施工玻璃的面積按照20g/m2的用秤量出所需涂料，并全部倒入盛料盤內；然后用納米海綿刮吸適量的涂料并從右向左，由下向上均勻的涂敷玻璃表面，確保涂料均勻的涂敷在整塊玻璃上。最后從一側開始由下向上進行收尾，確保涂膜無氣泡、無流痕，膜面達到均勻統一。
（注意：涂刷過程中需勻速，力度均勻且無需用力過大；要從不同的角度多觀察，是否有不均勻現象；收尾后如發現有瑕疵需在最短時間內用涂敷工具在瑕疵的地方輕微旋轉擦動幾下，再上下快速刮兩下，然后重新進行收尾。）
第五步：常溫固化
20~60分鐘后（固化時間依賴于環境溫度高低），玻璃表面涂敷層基本固化。在1小時的固化時間里，任何物體不能觸碰涂層表面；一周以內，尖銳物體不能觸碰涂層表面。
第六步：驗收整理
在玻璃面不顯眼處進行指觸干燥驗收，在涂敷層表面干燥、固化后，緩慢地去除遮蔽用的紙膠帶、保護膜等材料。
第七步：記錄填表
整理記錄施工環境溫度、濕度、玻璃表面溫度等，做好收尾工作。
（三）注意事項
1、涂料在使用過程中，每次取料動作要迅速，盡量減少涂料和空氣的接觸時間；
2、施工時的理想環境溫度在15~35℃之間，濕度不能高于80%，且玻璃表面不得有明水或水珠。
3、施工現場不得有明火，禁止吸煙。
4、該涂料應貯存在陰涼、通風的庫房內，避免日光曝曬，不得靠近熱源、火源、電源。
5、避免兒童接觸涂料。
6、若觸及皮膚，應用酒精棉球擦拭干凈后用水沖洗，若不慎觸及眼睛，除及時用水沖洗外，還應及時就醫。
7、涂料不要接觸被涂玻璃以外的物體，以免腐蝕被接觸物體，若不慎滴落在別的物體上要及時用無水乙醇擦洗。
*免責聲明
該產品的銷售者、使用者、運輸和儲存者（以下統稱為用戶）需要從上海滬正納米科技有限公司的官方渠道獲取有效的最新版本的化學品安全技術說明書（MSDS）并請認真閱讀。建議用戶應當接受專業訓練或培訓。
包裝和存儲
包裝：200ml/瓶，1L/瓶，2L/瓶，20L/桶；
儲存：應密封儲存在溫度4~25℃的環境中（4℃左右最佳），遠離熱源、火源和電源，保質期6個月。
